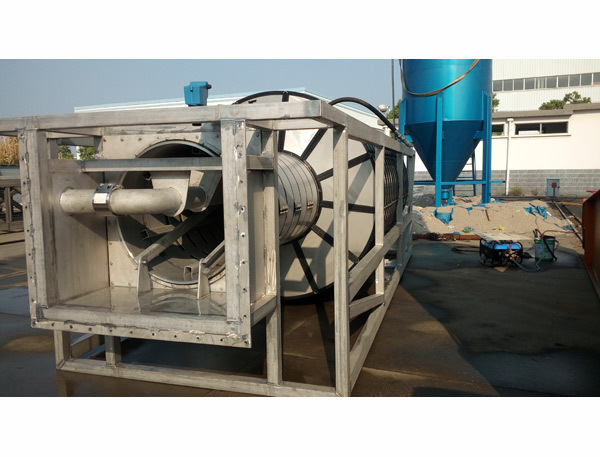

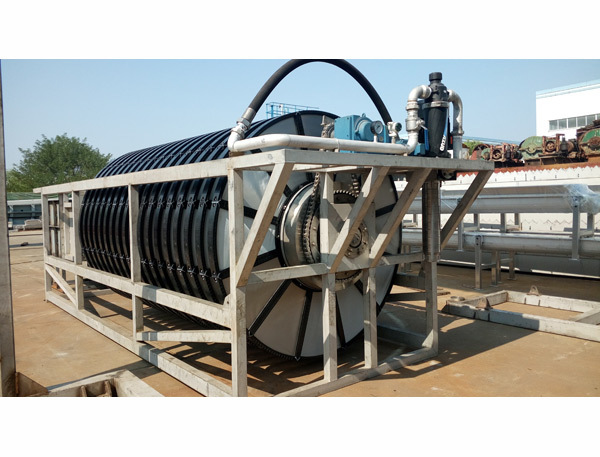

纤维转盘过滤器
该设备可广泛应用于各类污水处理厂出水水质从一级B提升为一级A标准工艺处理,可将悬浮物的含量从20mg/L下降至10mg/L以下,总磷从1mg/L下降至0.5mg/L以下,各项指标完全达到国家排放标准。
特点
(1)出水水质好并且稳定。
(2)设计新颖,耐冲击负荷。
(3)设备简单紧凑,附属设备少,整个过滤系统的投资低。
(4)设备闲置率低,总装机功率低。
(5)运行自动化,因而运行和维护简单、方便。
(6)水头损失比砂滤池小很多。
(7)占地面积比其他滤池小很多。
(8)滤布转盘过滤器比粒料滤池易于安装。
(9)设计周期和施工周期短。
(10)对地基地耐力要求低,设备地基的投资少。特别适用于对已建污水处理厂的升级改造,可以使出水从一级B达到一级A。
工作原理:
原水进入滤池经挡板消能后,通过固定在支架上的微孔滤布,固体悬浮物被截留在滤布外侧,过滤液通过中空管收集,重力流通过溢流槽排出滤池。过滤中,污泥吸附于滤布外侧,逐渐形成污泥层,随着滤布上污泥的积累,滤布过滤阻力增加,池内液位逐渐升高,当液位上升到设定值时,PLC同时开启反抽吸泵及传动装置,圆盘转动过程中,固定于滤布外侧的刮板与滤布表面摩擦,刮去滤布表面的污泥,同时圆盘内的水被由内向外抽吸,清洗滤布微孔中的污泥,池底设排泥管,通过时间设定,由PLC自动开启排泥泵将污泥排出。
运行方式:
纤维转盘滤池的运行状态包括:静态过滤过程、 负压清洗过程、排泥过程。
(1)静态过滤过程:污水重力流进入滤池,滤池中设有挡板消能设施。污水通过滤布过滤,过滤液通过中空管收集,重力流通过溢流槽排出滤池。整个过程为连续。
(2)负压清洗过程:过滤时部分污泥吸附于滤布外侧,逐渐形成污泥层。随着滤布上污泥的积聚,滤布过滤阻力增加,滤池水位逐渐升高。通过测压监测装置检测池内的水位高度。当该水位达到清洗设定值(高水位)时,PLC即可启动反抽吸泵,开始清洗过程。清洗时,滤池可连续过滤。 过滤期间,滤盘处于静态,有利于污泥的池底沉积。清洗期间,滤盘以1转/分的速度旋转。抽吸泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,滤盘内的水被同时抽吸,水自里向外对滤布起清洗作用,并排出清洗过的水。抽洗面积仅占全滤盘面积的1%。清洗过程为间歇。
(3)排泥过程:纤维转盘滤池的滤盘下设有斗形池底,有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少清洗的用水量。经过一设定的时间段,PLC启动排泥泵,通过池底排泥管路将污泥回流至污水预处理构筑物。
